Contoh-contoh Lukisan Isometrik

Read more »

Mengenali Lukisan Oblik

Apakah itu Lukisan Oblik?

Oblik merupakan satu lagi kaedah yang digunakan untuk menunjukkan rupa bentuk sesuatu objek dalam lukisan yang sebenarnya. Kadang kala lukisan oblik ini dikenali sebagai unjuran serong. Kenapakah ini terjadi? Ini disebabkan kita dapat lihat Rajah dibawah menunjukkan perkara yang sebenarnya. Paksi surut / belakang merupakan unjuran serong. Di paksi surut ditunjukan dalam Rajah tersebut, Kita boleh memilih ukuran sudut samada (30 darjah, 45 darjah atau 60 darjah).Paksi mendatar dan menegak akan akan kekal di paksi x dan y. Oblik juga merupakan unjuran selari yang menghasilkan bentuk lukisan 3D.Untuk memahami lebih lanjut mengenai lukisan oblik, kita akan belajar melukis lukisan oblik.

Rajah 2.0 Paksi mendatar.menegak & Paksi bleakang/surut

Bagaimanakah Lukisan Oblik dikukis?

Video 2.1

Lukisan Oblik dilukis berdasarkan ukuran sebenarnya adalah dipanggil sebagai Unjuran Kavalier. Video 2.1 menunjukkan bagaimana lukisan oblik dilukis berdasarkan lukisan ortografik yang diberi dengan menggunakan sudut 30 darjah dan sebgai unjuran Kavelier. Pekara yang pertama perlu kita lihat adalah memahami lukisan ortografik. Memilih pandangan Depan, Atas dan Sisi yang sesuai untuk menjadikannya sebagai lukisan oblik. Cara untuk memilih paksi yang surut adalah berdasarkan kesesuaian bentuk objek dan bilangan objek (details) di permukaanya.

Video 2.2

Video 2.2 Lukisan Oblik (Unjuran Kabinet) menunjukkan Cara untuk melukis Lukisan Oblik (Unjuran Kabinet) . Unjuran Kabinet merupakan ukuran separuh 1/2 daripada ukuran sebenarnya objek dilukis. Hanya bahagian yang paksi surut sahaja yang akan mengalami ukuran 1/2 daripada ukuran sebenarnya. Bahagian-bahagian yang lain adalah sama seperti ukuran sebenarnya. Sebagai contoh dalam Video ini, ukuran sebenar paksi surut adalah 3cm.Apabila melukis unjuran kabinet, paksi surut yang 3cm tadi akan menjadi 1.5cm. Maka kita akan melukis ukuran 1.5cm di lukisan oblik (Unjuran Kabinet). Paksi menegak yang ukuran sebenar 5cm akan tetap dilukis sebgai 5cm.

Video 2.3

Video 2.3 Lukisan Oblik (Unjuran Am) menunjukkan Cara untuk melukis Lukisan Oblik (Unjuran Am) . Unjuran Am merupakan ukuran separuh 3/4 daripada ukuran sebenarnya objek dilukis. Hanya bahagian yang paksi surut sahaja yang akan mengalami ukuran 3/4 daripada ukuran sebenarnya. Bahagian-bahagian yang lain adalah sama seperti ukuran sebenarnya. Sebagai contoh dalam Video ini, ukuran sebenar paksi surut adalah 3cm.Apabila melukis unjuran kabinet, paksi surut yang 3cm tadi akan menjadi 2.5cm. Maka kita akan melukis ukuran 2.5cm di lukisan oblik (Unjuran Kabinet). Paksi menegak yang ukuran sebenar 5cm akan tetap dilukis sebgai 5cm.

Untuk Apakah Lukisan Oblik ini dilukis?

Lukisan Oblik dilukis adalah bertujuan untuk melihat bahgaian atas atau pandangan atas serta kadangkala bahagian sisi..Rujuk Rajah 2.1 menunjukan Unjuran Oblik Kavalier yang bersudut 30 darjah. Apablia sudut adalah kecil, maka pandangan sisi atau serong akan menjadi panjang. Bahagian pandangan atas kita akan melihat dengan jelasnya.

Rajah 2.1 Lukisan Oblik (Unjuran Kavalier)

Rajah 2.2 Lukisan Oblik (Unjuran Kabinet)

Rajah 2.3 Lukisan Oblik (Unjuran Am)

Apabila sudut kecil dan ukuran pada paksi surut adalah 1/2 daripada ukuran sebenarnya. Rujuk Rajah 2.2, maka dapat dikatakan disini ialah pada sudut yang sama tetapi ukuran paksi surut yang berlainan akan mengakibatkan bahagian atas atau pandangan menjadi sukar untuk dilihat. Bahagian atas lebih menghadap ke bawah, Bahagian serong atau pandangan sisi juga akan menjadi pendek.

Bagaimana pula dengan sudut yang berbeza tapi unjuran yang sama?

Rajah 3.1 Unjuran Kavalier bersudut 30 darjah

Setelah kita lihat sebentar tadi bagaimana  pelbagai jenis unjuran oblik yang berbeza dan sudut yang sama mempengaruhi pandangan objek tersebut terutamanya pandangan atas dan sisi. Kita akan lihat Rujuk Rajah 3.1 bagaimana pelbagai sudut yang berbeza mempengaruhi pandangan objek tersebut. Melalui Rajah ini, Kita dapat simpulkan bahawa sudut 30 darjah iaitu sudut yang paling kecil telah menyebabkan bahagian pandangan atas agak ke bawah sedikit dan bahagian paksi serong agak nampak panjang. Untuk membezakan hal ini, kita akan melihat sudut yang sederhana besar daripada yang sebelumnya ini.

Rajah 3.2 Unjuran Kavalier bersudut 45 darjah

Dalam hal ini, Rujuk Rajah 3.2. Unjuran oblik yang sama iaitu kavalier tetapi sudut telah menjadi 45 darjah. Kita dapat lihat bahagian atas atau pandangan atas objek adalah lebih mudah sedikit berbanding dengan unjuran yang bersudut 30 darjah. Sila buat perbandingan antara Rajah 3.1 & 3.2..Bahagian paski surut agak nampak pendek sedikit berbanding dengan unjuran yang bersudut 30 darjah adalah panjang.

Rajah 3.3 Unjuran Kavalier bersudut 60 darjah

Melalui Rajah 3.3, kita dapat simpulkan bahawa sudut yang paling kecil menampakan objek tersebut lebih besar berbanding sudut yang sederhana dan besar. Apabila menggunakan sudut 60 darjah. Kita akan mendapati bahawa bahagian atas atau pandangan atas akan lebih menonjol berbanding dengan sudut yang telah dibincangkan sebentar tadi. Tetapi objek akan kelihatan lebih kecil disebabkan bahagian sisi akan lebih nampak pendek hasil daripada sudut yang besar.

Read more »

Lukisan Isometrik vs Unjuran Isometrik

Unjuran Isometrik terjadi kerana kesan kecondongan atau lebih dikenali sebagai foreshortening iaitu jarak yang jauh menyebabkan objek yang asal kelihatan kecil.Ia juga dibezakan melalui sisi objek, iaitu:

a) Lukisan isometrik menggunakan skala biasa iaitu 1:1.
b) Unjuran isometrik menggunakan skala isometrik iaitu hanya 80% pada garisan      isometrik sahaja.

Akibatnya, kedua-dua lukisan yang dibentuk mempunyai bentuk yang sama tetapi bentuk lukisan isometrik adalah lebih besar daripada unjuran isometrik iaitu sebanyak 25%.

Read more »

Pandangan Lukisan Isometrik

 Langkah-langkah untuk membina pandangan lukisan isometrik adalah:

a) Membentuk atau membina paksi isometri

b) Lukiskan mengikut arah pandangan yang paling kurang melibatkan perubahan aras.

c) Lukiaskan garis unjuran seperti di atas

d) Membentuk atau membina objek isometri

Read more »

Apakah itu Isometrik?

a)Isometrik berertinya simetri iaitu ia mempunyai skala ukuran panjang, lebar dan tinggi yang sama.

b)Terdapat tiga paksis asas, iaitu paksi tegak dan dua paksi condong

c)Paksi yang menegak adalah paksi tegak yang bersudut 90 degree dengan satar
  mendatar

d)Paksi yang bercondong adalah paksi condong yang bersudut 30 darjah di kiri  kanan paksi

Read more »

Paksi Oblik

uPaksi belakang adalah cenderung kepada paksi  mendatar.

uKebiasaannya ia menggunakan sudut 30,45 dan 60

 l

uPaksi mendatar adalah yang bersudut tepat

 dengan sesuatu garisan pada paksi menegak.

Read more »

KONSEP LUKISAN OBLIK

• Lukisan ortografik hanya menunjukkan satu permukaan pelan gambar rajah ortografik.

• Objek oblik mempunyai pelan permukaan kiub yang selari dan 2 permukaan yang condong berdasarkan kepada condongan sudut objek.

PERBANDINGAN ANTARA LUKISAN ORTOGRAFIK DENGAN OBLIK

Read more »

Langkah melukis Lukisan Unjuran Sudut Ketiga

Melukis langkah demi langkah.....

Gambar 5.0 Animasi langkah demi langkah untuk melukis Unjuran Sudut Ketiga

Di atas sekeping lukisan :

Salah satu kaedah untuk melukis unjuran adalah berdasarkan sudut unjuran seperti berikut :

1. Garisan X sehingga Y dilukis secara lurus.
2. Garisan menegak dilukis menyilang garisan X & Y yang bersudut 90 darjah tegak.
3. Dengan menggunakan sesiku,ukur dan lukis untuk mendapat sudut berdarjah 45.
4. Lukis pelan sudut pandangan pelan(atas) di bahagian kotak kiri keatas.
5. Setiap bucu objek diunjurkan ke bawah dan menyentuh garisan X&Y.
6. Lukis pelan sudut pandangan Hadapan yang diunjur daripada garisan putus-putus di atas.
7. Garisan yang diunjur mestilah sebaris/selari dengan pelan baru yang kita lukis.
8. selepas itu, Bucu objek diunjurkan lagi ke sebelah kanan untuk membentuk pelan sudut pandangan sisi.
9. Pelan sudut pandangan sisi dilukis.
10. Sekali lagi Pelan daripada pandangan sisi diunjur ke atas untuk menyentuk garisan X&Y seterusnya menyentuh Garisan sudut 45 darjah..Kesemua bucu pelan yang tidak diunjurkan akan diunjurkan ke sebelah garisan sudut tersebut.
11. Maka,Kita akan membentuk sebuah Lukisan Pelan Unjuran Sudut Ketiga yang tegak dan kemas.

Mana satukah objek yang terhasil daripada pelan diatas ?

Jawapan :

Read more »

Tutorial Mudah Melukis Unjuran Ortografik Sudut Ketiga CAD 2012 OLEH (DAUS,SHAWAL,TERRY,DAN SHAN )

Tutorial Mudah & Ringkas Membuat Lukisan Ortografik Sudut Ketiga Untuk Tugasan Berkumpulan Blog Reka Bentuk Berkomputer 2012 oleh Shawal, Daus, Terry & Shan (Pendidikan IT Semester 4 2011/2012)

Read more »

Perbezaan Sudut Unjuran

Perbezaan antara Sudut Unjuran Pertama dan Ketiga

Rajah 4.0 Menujukan bagaimana perbezaan pandangan kita ke arah objek tersebut dan seterusnya dilukis ke dinding pelan.

Jadual 4.0 Perbezaan antara Sukuan Pertama dengan Sukuan Ketiga

Unutuk melihat bahagian-bahagian yang dilukis ke dinding....
Satah-satah tersebut akan dipotong melalui Garisan berwarna Merah.



Akan menghasilkan pelan sebegini...

Rajah 4.3 Pelan Sudut Unjuran Ketiga

Rajah 4.4 Pelan Sudut Unjuran Pertama



Read more »

Simbol Sudut Unjuran

Apakah Simbol-simbol yang terlibat?

Simbol Sudut Unjuran Pandangan Pertama   Simbol Sudut Unjuran Pandangan Ketiga

Darimanakah Simbol-simbol ini?

Bagaimanakah ia dibentuk?



Untuk apakah simbol ini?

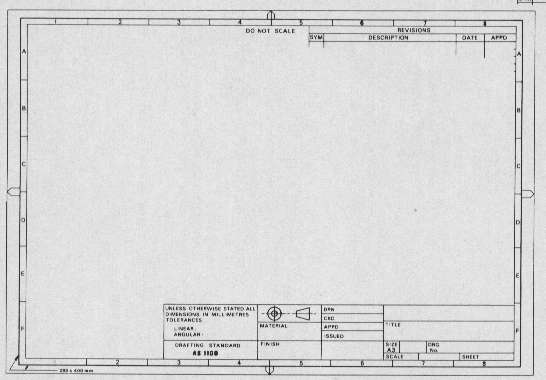

Rajah 3.0 Lukisan Kejuruteraan

Read more »

Unjuran Ortografik

Unjuran ortografik adalah satu cara untuk melukis objek dari arah yang berbeza. Biasanya pendangan depan, sisi dan pelan telah disediakan supaya orang dapat melihat lukisan disemua bahagian sisi. Dalam kaedah unjuran ortografik kita perlu peka dan tahu bagaimana untuk menentukan pandangan-pandangan lukisan itu dari sebuah lukisan objek tersebut. Hasil pandangan-pandangan lukisan tersebut boleh mengambarkan atau menunjukkan bentuk permukaan objek yang sebenarnya.

Pelan sudut Unjuran Ketiga

Dalam Unjuran sudut ketiga, satah mendatar(HP) berputar mengikut arah jam,
Tetapi kedudukan mestilah ke atas. Oleh itu, satah mendatar(HP) sentiasa
berada di atas satah menegak(VP).

Rajah 3.0 Sudut-sudut Unjuran pertama(Unjuran Inggeris),kedua,ketiga(Negara Amerika selalu menggunakannya) dan Keempat.

Rajah 3.1 Kedudukan Unjuran apabila diputarkan mengikut arah jam ke atas

Rajah 3.2 Kedudukan HP dan VP apabila diputarkan

PANDUAN ???
VP : Pelan Menegak (Pandangan Hadapan), kebiasaanya dipilih kedudukan
        yang terbaik untuk melihat objek
HP : Pelan Mendatar (Pandangan Pelan/atas)
SVP : Pelan sisi menegak (Pandangan sisi)

Contoh Objek diBentangkan satah menjadi rataan

Rajah 3.3 : Objek sebelum di bentangkan satah menjadi rataan.Berdasarkan Glass Box Interpretatior .Garisan berwarna merah di potong.

Rajah 3.4 : Beberapa bahagian objek telah dipisahkan berdasarkan Pelan Sudut Unjuran Ketiga

Ciri-ciri :

• Pandangan Hadapan(SVP) di sebelah pandangan Sisi(VP)
• Pandangan Atas(HP) di atas pandangan Hadapan(SVP)
• Pandangan Atas(HP) bersebelahan dengan sudut 45darjah

Read more »

Pengenalan Ortografik

Lukisan Ortografik adalah cara melukis objek tiga dimensi. Biasanya objek yang dilukis dibahagikan kepada 3 pandangan berasingan iaitu pandangan hadapan, sisi dan pelan.

RAJAH 1 : Objek 3D

RAJAH 2 : Objek pada pelbagai pandangan

Pandangan Hadapan : Adalah lukisan blok seolah-olah objek terus berada di hadapan mata.

Pandangan Sisi         : Adalah lukisan blok apabila ia telah diputarkan supaya salah satu sisi kini secara   langsung menghadap hadapan.

Pandangan Pelan     : Pandang mata burung daripada atas.

Read more »
